震撼的傳動精度：針對轉臺用諧波減速器，采用了獨特的齒形及凸輪輪廓設計， 使轉臺輸出定位精度/ 重復定位精度高達±15 " / ±4 " 。
無與倫比的剛性：諧波轉臺采用三波諧波減速器，在原有基礎上嚙合的齒數提高了至少50%，剛性大幅提升了約75%，轉臺整體輸出扭轉剛度大大提升。
大扭矩、高剛性：減速器的性能進一步提升，在同等規格下可輸出更大扭矩、更大剛性，可以實現更大切削能力。
獨特的剎車機構：使用創新設計夾緊結構，比傳動碟剎體積更小，夾緊剛性更高，響應速度更快。
更高精度：相比市場主流配置雙波減速器，我司配的為三波結構，精度波動更平滑穩定。
節約成本：相比傳統減速器機構，諧波轉臺應用簡單，無需定期更換潤滑油，免維護，高壽命、使用成本低。

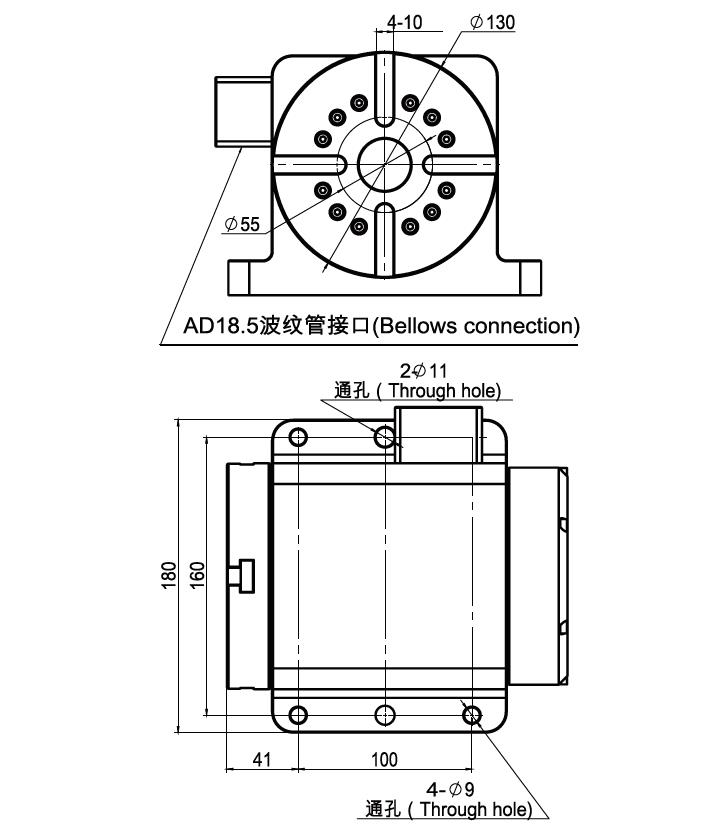

| 轉臺型號 | DZXH-110-81-75-82 |
| 盤面直徑 | Φ130 |
| 中心高度 | 75 |
| 固定孔尺寸 | Φ30 |
| 減速比 | 81 |
| 額定轉速/最高轉速 | 30/40 |
| 回轉盤內孔徑向跳動 | 0.008 |
| 回轉盤端面跳動 | 0.008 |
| 回轉盤垂直度 | ≤0.02 |
| 軸向剛度(N/μm) | ≥250 |
| 徑向剛度(N/μm) | ≥150 |
| 傾覆剛度(N. m/mrad) | ≥600 |
| 噪音值 (@20rpm)(dB) | ≤68 |
| 產品重量 | 13 |
| 承載重量 | 20 |
| 中心孔直徑 | / |
| T型槽寬度 | 10 |
| 定位鍵寬度 (mm) | 12 |
| 分度精度 | ±20 |
| 重復精度 | ±4 |
| 額定扭矩 | 102 |
| 最大扭矩 | 178 |
